國產PLC—Haiwell（海為）PLC在繼電器檢測設備上的應用

2008-08-14 14:10:16 haiwell 621

一、繼電器檢測設備控制要求

1、需要同時檢測10個繼電器

2、每個繼電器需要測試8個觸點，共80個觸點

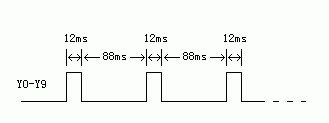

3、每次檢測需要300個周期，控制輸出12ms ON / 88ms OFF的脈沖為一個周期


4、需要將檢測結果保存在PLC中，要求停電保持，共需要保存80個觸點x300個周期合計24000個狀態，如果將結果保存在寄存器中則最少需要1520個停電保持寄存器

5、每次檢測結束，上位機將結果讀出，根據繼電器8個觸點的吸合情況判斷該繼電器是否合格

二、該設備對控制系統的要求及海為相應的特點

1、運行速度快：要求程序掃描周期在1.5ms內，海為PLC由于運行速度快，指令集豐富，程序非常精簡，實際運行掃描周期為1~1.1ms

2、要有大范圍的數據停電保持區：海為PLC的停電保持區可以任意設定，允許將所有數據區都設為停電保持，數據程序無須后備電池保護，永不丟失。不需要用任何指令就可以實現該功能

3、具有ms級控制能力：海為PLC提供一個獨有的16us精度系統時間，SV49-SV50為系統時間(單位16us), 系統自動循環計數, 當計數到最大值2147483647時歸0不斷循環計數。利用該系統時間可以方便實現ms級控制，誤差僅一個掃描周期

三、初始化脈沖數據

由于要控制輸出12ms ON / 88ms OFF的脈沖，轉換為16us時間單位如下：

12ms = 12000us = 750（16us），存放放在V2000-V2001中

88ms = 88000us = 5500（16us），存放放在V2002-V2003中

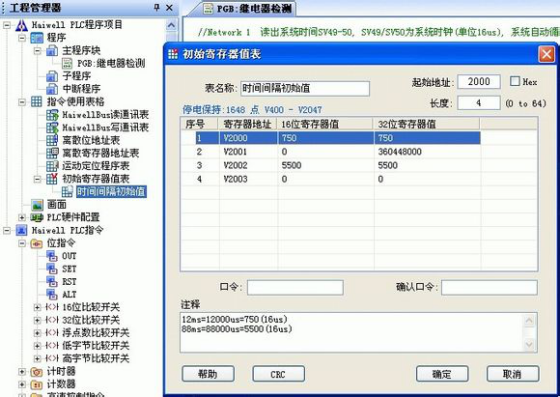

建立一個名稱為“時間間隔初始值”的初始寄存器值表，將ON時間設定為750和OFF時間設定為5500（當然也可以不建立該表而選擇在程序中初始化V2000-V2001及 V2002-V2003的值），如下圖：


四、實現程序如下：

本程序掃描周期1ms，1如下圖：
