C系列體驗文章—海為產品C32S2R與S04AO使用心得

2016-05-11 09:11:15 haiwell 643

作者：泉州蔡工

海為PLC，本人慕名已久。此次得一試用，倍感榮幸。在此與各位分享一下此次試用海為產品的一些感受。

為了更深入的了解海為，本人又買了一臺海為觸摸屏，由于工程用的變頻器品牌太雜亂，使用通訊有一些難度，又特意買了一臺S04AO模塊以遠程的方式連接PLC。該工程控制很簡單，首先啟動除塵風機（接觸器直接啟動），其次是除塵濾網（變頻器）--輸出風機（變頻器）--開松風機（變頻器）--開松錫林（星三角啟動）--開松入料（變頻器）。該工程所有電氣故障信息、安全裝置狀態信息完全顯示于觸摸屏上，一目了然。下面附上該項目的程序及現場照片，做得不好，還望各位不吝賜教?。?/span>

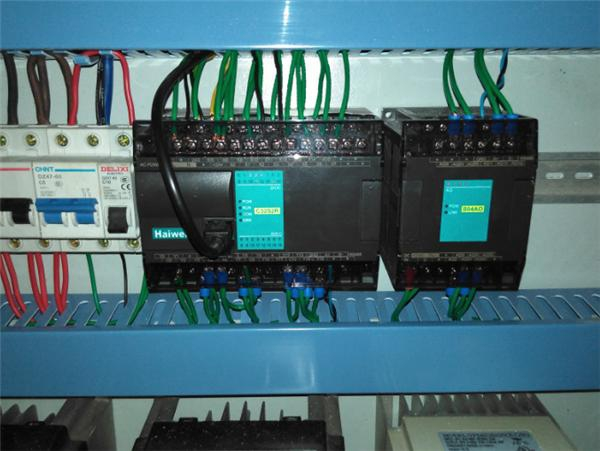

圖1 海為C32S2R與S04AO模塊

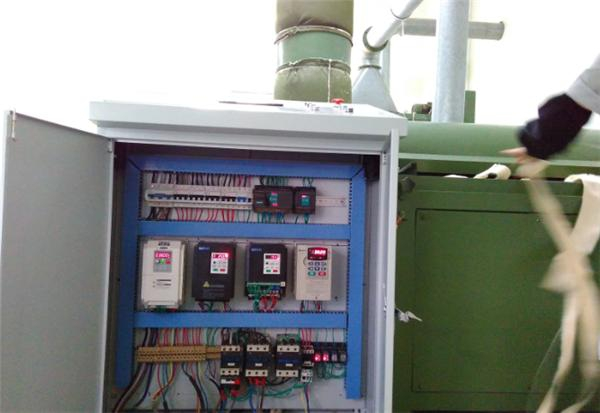

圖2 現場控制柜全圖


圖3 工人現場作業


圖4 觸摸屏控制畫面

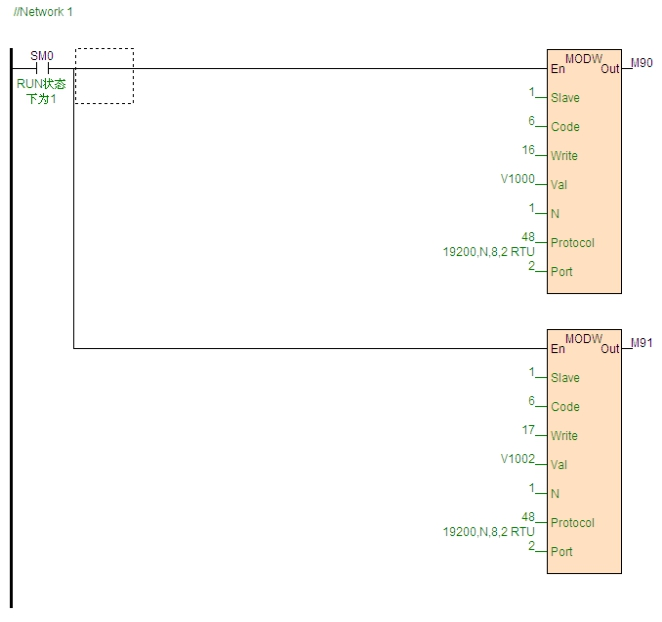

圖5 PLC部分控制程序1

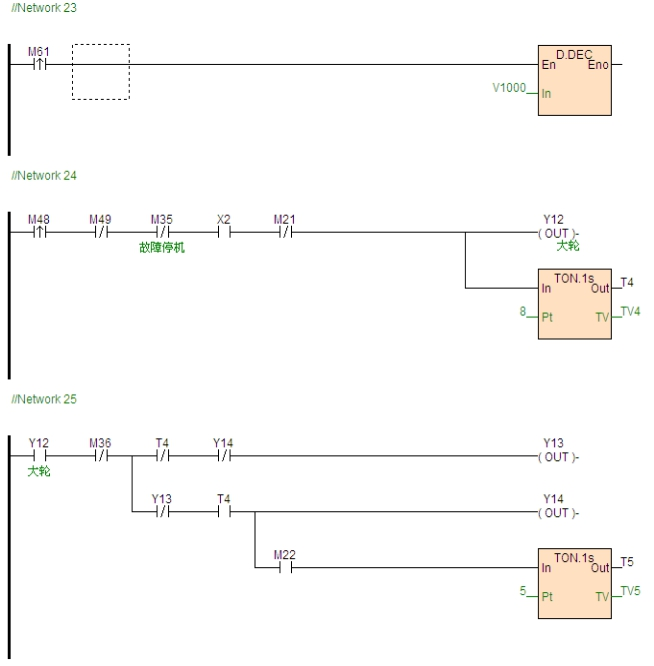

圖6 PLC部分控制程序2


圖7 PLC部分控制程序3

此次所用海為的產品受益匪淺，這編程軟件太人性化了，軟件又小，功能強大，就連通訊都可以仿真監控，個人覺得比三菱、歐姆龍、臺達的軟件好用百倍、千倍。后悔沒有早接觸海為，要是早一年接觸海為，我現在有可能就是一個自動化高手了。海為的通訊搞得太好了，三菱、臺達、歐姆龍這些品牌搞一個通訊少則十幾步，多則幾十步上百步，海為只要一步，一條指令就搞定了，還有那個模擬量模塊，工程量隨意設置，這就為使用者省了好大一堆事情。通過這次試用，本人決定入手海為的其它高端產品，放棄其它品牌（如果不是維修需要）。在此也奉勸那些初學者：你們完全可以直接學習海為，因?yàn)樗糜昧?，又是?guó)產，很多有難度的、容易出錯的，海為工程師們都已經替我們做好了，我們只要做一些簡單的就OK了。在此也對海為全體工程師們說一聲：你們辛苦了！
