/ C系列體驗文章—海為PLC在板框過濾機改造中的應用

C系列體驗文章—海為PLC在板框過濾機改造中的應用

2016-04-13 15:48:33 haiwell 697

作者：河北邵工

一、板框式過濾機由于結構簡單，過濾面積大，在化工、環保行業中是一種使用廣泛的懸濁液過濾設備。


圖1：板框式過濾機組

二、板框過濾機的工作原理：

第一步：按下壓緊按鈕，油泵啟動，高壓電磁閥打開，壓緊電磁閥打開，油箱中的液壓油經過油泵--高壓電磁閥--壓緊電磁閥進入前推油缸，前推油缸把一片片濾板壓緊，通過電接點壓力表檢測壓力達到設定上限值，關閉壓緊電磁閥、高壓電磁閥，關閉油泵，進入保壓狀態。

隨著濾液中液體的不斷濾掉和壓力油缸在高壓下的緩慢泄露，濾板所受壓力緩慢降低，達到設定下限值時自動啟動油泵，高壓電磁閥打開，壓緊電磁閥打開，油箱中的液壓油經過油泵--高壓電磁閥--壓緊電磁閥進入前推油缸，前推油缸把一片片濾板壓緊，壓力達到設定上限值，關閉壓緊壓緊閥、高壓電磁閥，關閉油泵，進入保壓狀態。

工作中一直檢測油壓，并進行相關動作。過濾工作完成后按下松開按鈕，油泵啟動，低壓電磁閥打開，松開電磁閥打開，油箱中的液壓油經過油泵--低壓電磁閥--松開電磁閥進入后退油缸，后退油缸把一片片濾板松開。

按下停止按鈕，機組停止工作。


圖2：改造前板框過濾機控制柜

三、板框過濾機一般為節省占地面積和成本，做成一帶多的形勢，幾臺板框過濾機公用一臺油站，工作時電氣元件動作頻繁，電氣線路復雜，故障率高。計劃對間氨車間一帶7板框過濾機進行電氣改造。

四、綜合考慮選用了海為PLC C60S0R做為控制器，電氣線路得到了簡化，故障率大幅降低，又增加了故障報警，油泵自動輪時工作制。高效生產得到了保障。


圖3：用海為PLC改造后的板框過濾機控制柜


圖4：海為PLC C60S0R

海為PLC工作可靠，編程環境科學合理，仿真很方便，是老設備的改造和新設備實現自動化的一把利器。

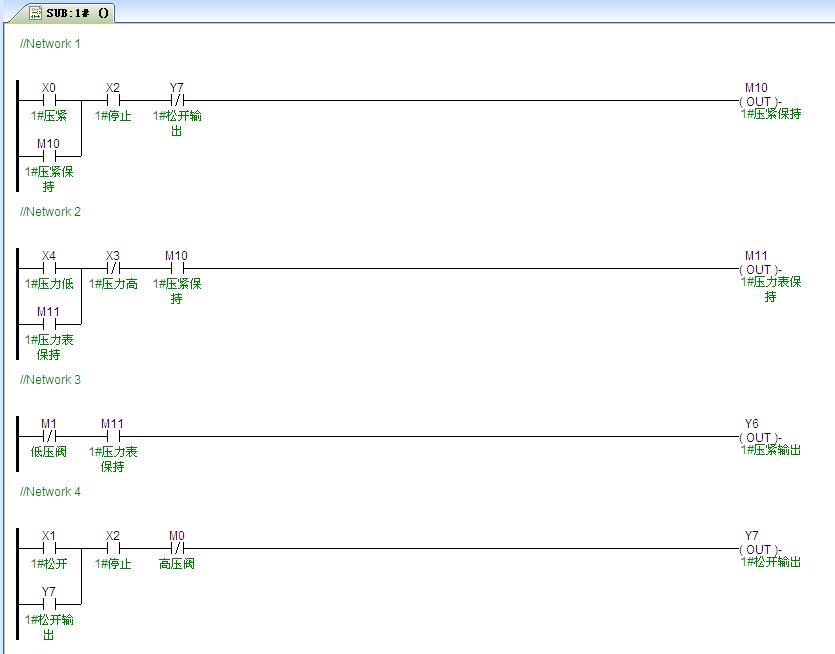

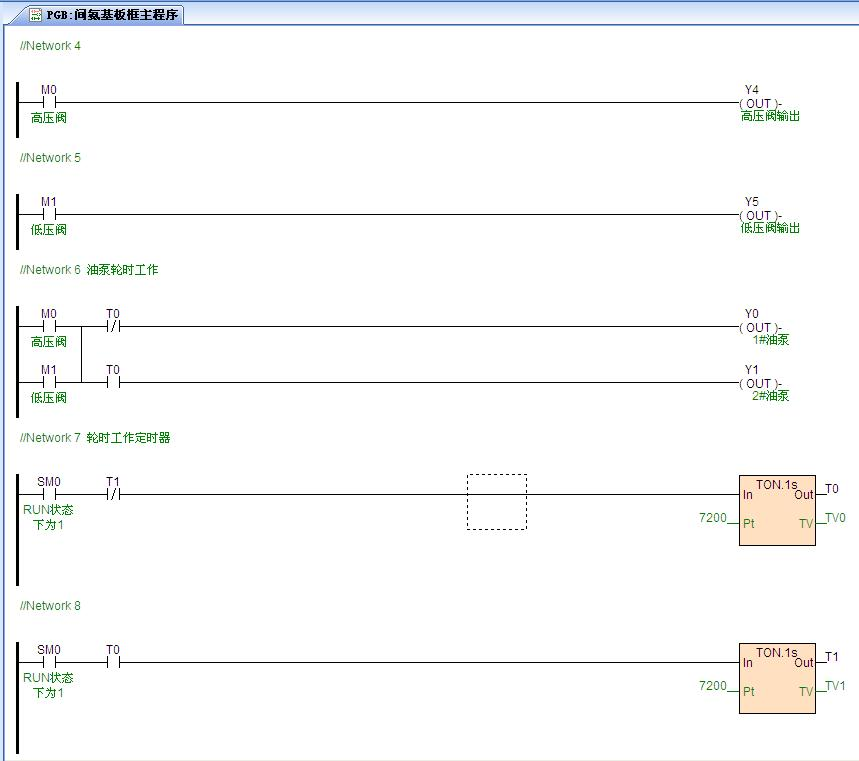

附錄：控制程序（部分）
