國產PLC—Haiwell（海為）PLC應用技巧：一路脈沖控制兩臺步進電機

2012-10-28 15:14:29 haiwell 1378

發布人：廈門海為科技有限公司

一、引言

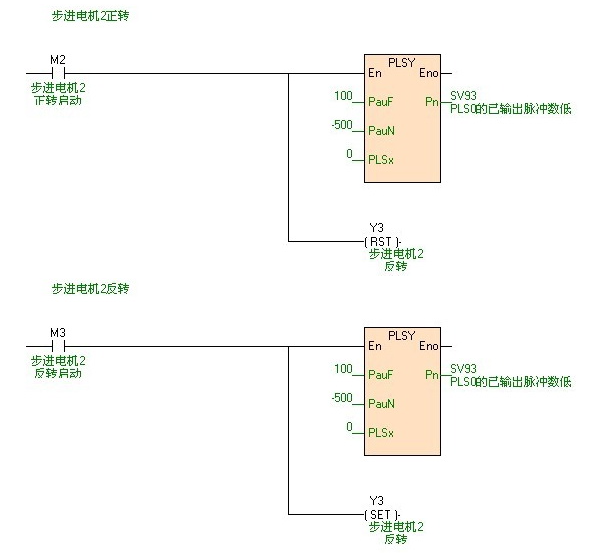

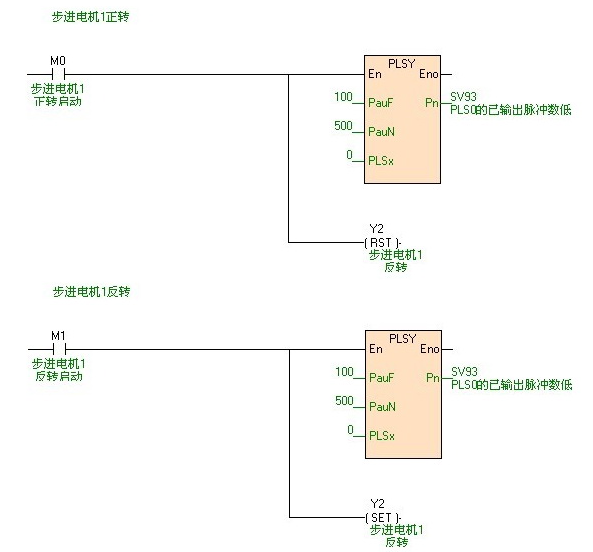

海為S系列PLC有一路的高速脈沖輸出，一般情況下只能控制一臺步進電機進行工作。但是為了充分利用資源節約成本，可以利用正轉/反轉輸出脈沖的模式再增加兩個輸出端來控制兩臺步進電機進行工作。正轉脈沖和反轉脈沖分別接的是兩臺步進電機的脈沖輸入端口，而兩臺步進電機的方向則通過其它輸出端口進行控制。這樣就實現了通過一路正轉/反轉脈沖輸出來控制兩臺步進電機的功能。

適用條件：兩臺步進電機(脈沖+方向)分時工作（不可同時工作）

二、硬件連接示意圖及配置

1、PLC與步進電機的硬件連接圖如下所示。
