國產PLC—Haiwell（海為）PLC應用技巧：長時間計時提醒

2011-10-14 14:41:39 haiwell 937

發布人：廈門海為科技有限公司發布時間：2011-10-14

一、前言

在很多的工程應用中，我們總希望在經過一個特定的時間后，系統能做出提醒，而不需要人為的去計時。而PLC中的計時器就能達到這個功能。但是，計時器的計時時間有限，有時候達不到長時間的計時。這時，我們就需要編寫一個簡單的程序來達到這個要求，下面是以海為PLC為例編寫的一個長時間計時提醒的案例。

二、編程的思路及程序

方案一主要用到的是四個計數器，第一個計數器表示秒，第二計數器表示分，第三個計數器表示時，第四個計數器表示天。當?shù)谝粋€計數器計數60次(即60s)時，自動給第二個計數器一個接通信號計數值變?yōu)?，同時把第一個計數器復位，以此類推，實現長時間的計時。

方案二主要是通過自加一INC指令來代替計數器的功能。

計時到的提醒，通過對各個計數器的計數值與用戶的設定值進行比較，當各個計數器的計數值大于或等于用戶的設定值時，表示計時到，進行輸出提醒。以下用海為PLC介紹兩種方案。

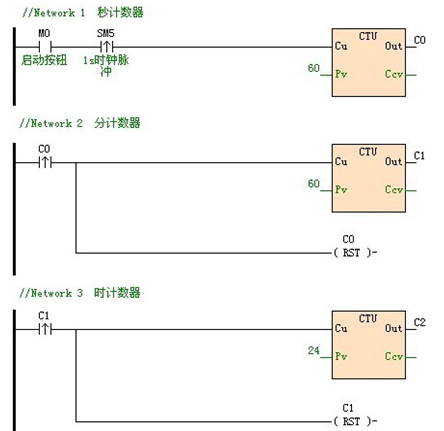

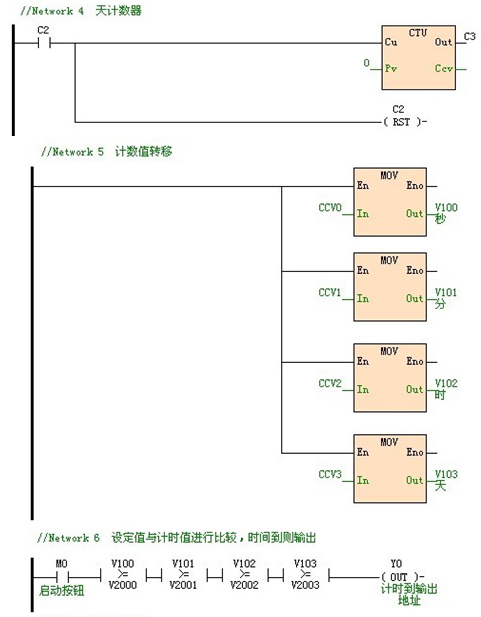

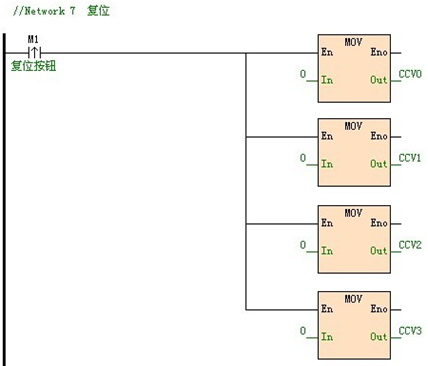

方案一程序如下：




方案二的程序如下：



三、總結

該程序可以實現了長時間計時提醒，同時進行類似方案一Network 6(方案二Network 2)的添加時，可以實現多段長時間提醒的功能。而在這兩個方案中，可以明顯看出方案二比較簡單實用，因為一個程序中計數器可以使用的個數有限，通過INC這條指令可以在不使用計數器的情況下，也能達到一樣的效果。
